四轴加工中心编程有何区别？成海给您解疑惑

2017-10-25 | 作者：成海加工中心

我们知道四轴数控加工中心比三轴多一个旋转轴，常见的四轴有X、Y、Z、A或X、Y、A、B两种形式。简单来说就是在三轴的基础上加了一个分度头，具体是添加在哪一条坐标上就看客户需求了。四轴加工中心编程上和三轴，乃至五轴有什么区别？下面小编就给您详细解答。

在编程方面，四轴加工中心的编程跟五轴加工中心的编程是有较大的区别的，四轴加工中心加工工件时，刀轴始终是朝着工件旋转轴心线的。正是因为这一特征四轴加工中心编程跟三轴加工中心是比较相似的。常用编程指令如下：

1.F功能

F功能指令用于控制切削进给量。在程序中，有两种使用方法。

639cc全民彩 （1）每转进给量

编程格式：G95F~

639cc全民彩 F后面的数字表示的是主轴每转进给量，单位为mm/r。

例：G95F0.2表示进给量为0.2mm/r。

（2）每分钟进给量编程格式：G94F~

F后面的数字表示的是每分钟进给量，单位为mm/min。

例：G94F100表示进给量为100mm/min。

2.S功能

639cc全民彩 S功能指令用于控制主轴转速。

编程格式：S～

S后面的数字表示主轴转速，单位为r/min。在具有恒线速功能的机床上，S功能指令还有如下作用。

639cc全民彩 （1）最高转速限制

编程格式：G50S～

639cc全民彩 S后面的数字表示的是最高转速：r/min。

例：G50S3000表示最高转速限制为3000r/min。

639cc全民彩 （2）恒线速控制

639cc全民彩 编程格式：G96S～

S后面的数字表示的是恒定的线速度：m/min。

例：G96S150表示切削点线速度控制在150m/min。

（3）恒线速取消

639cc全民彩 编程格式：G97S～

S后面的数字表示恒线速度控制取消后的主轴转速，如S未指定，将保留G96的最终值。

例：G97S3000表示恒线速控制取消后主轴转速3000r/min。

3.T功能

639cc全民彩 T功能指令用于选择加工所用刀具。

编程格式：T～

T后面通常有两位数表示所选择的刀具号码。但也有T后面用四位数字，前两位是刀具号，后两位是刀具长度补偿号，又是刀尖圆弧半径补偿号。

例：T0303表示选用3号刀及3号刀具长度补偿值和刀尖圆弧半径补偿值。

639cc全民彩 T0300表示取消刀具补偿

4.M功能

M00：程序暂停，可用NC启动命令（CYCLESTART）使程序继续运行；

M01：计划暂停，与M00作用相似，但M01可以用机床“任选停止按钮”选择是否有效；

M03：主轴顺时针旋转；

M04：主轴逆时针旋转；

M05：主轴旋转停止；

M08：冷却液开；

M09：冷却液关；

639cc全民彩 M30：程序停止，程序复位到起始位置。

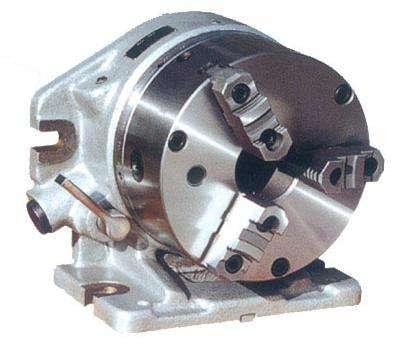

简单来说，在三轴加工中心的基础上，多一到两个分度头就增加了更为复杂的空间曲面加工工艺。成海数控可以根据您的具体加工需求增设四轴五轴分度头。成海愿做您加工中心事业上的终生朋友。
